F Fachadas y particiones
FD Defensas
FDY Sistemas de barandillas de vidrio

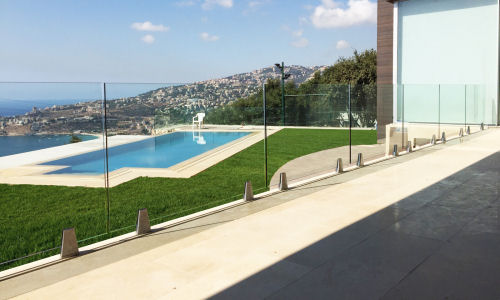

m Sistema de barandilla de vidrio "COMENZA"
Sugerencias
Casa comercial
comenza

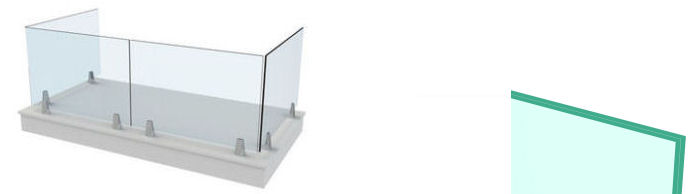

Fijación mediante anclaje sobre la cara superior del forjado
Fuerza horizontal máxima admisible (kN/m)
0,8
Sin pasamanos
fdy_cmz_780
Altura de la barandilla (cm)
Anclaje de acero zincado
img_ampliar img_oculmenu Enviar sugerencia Exportación: Arrastrar BC3 sobre 'Arquímedes'.   Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos.   Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores

FDY010

m

Sistema de barandilla de vidrio "COMENZA".

344,47€


Sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una; fijado sobre hormigón mediante anclaje químico con varilla roscada de acero zincado.



Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt25dfc010ma

m

Sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE. Incluso p/p de accesorios, piezas y tornillos homologados.

1,000

148,00

148,00

mt26aaq011b

Ud

Anclaje químico con varilla roscada de acero zincado, de 12 mm de diámetro, tuerca y arandela.

1,800

1,29

2,32

mt21ves015b

Vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor, unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Según UNE-EN ISO 12543-2, UNE-EN 14449 y UNE-EN 12150-1

1,040

147,00

152,88



Subtotal materiales:

303,20

2



Mano de obra



mo011

h

Oficial 1ª montador.

1,017

17,82

18,12

mo080

h

Ayudante montador.

1,017

16,13

16,40



Subtotal mano de obra:

34,52

3



Costes directos complementarios




%

Costes directos complementarios

2,000

337,72

6,75

Coste de mantenimiento decenal: 75,78€ en los primeros 10 años.

Costes directos (1+2+3):

344,47



Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad(a)

Obligatoriedad(b)

Sistema(c)

UNE-EN 14449:2006

1.3.2006

1.3.2007

1/3/4

Vidrio para la edificación. Vidrio laminado y vidrio laminado de seguridad. Evaluación de la conformidad.



UNE-EN 14449:2006/AC:2006

1.6.2006

1.6.2006



(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia

(b) Fecha final del período de coexistencia / entrada en vigor marcado CE

(c) Sistema de evaluación y verificación de la constancia de las prestaciones


Pliego de condiciones

UNIDAD DE OBRA FDY010: SISTEMA DE BARANDILLA DE VIDRIO "COMENZA".


CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de sistema de barandilla modular GlassFit CC-780 "COMENZA", sin pasamanos, con pinza de sujeción de acero inoxidable AISI 316, con dispositivo de regulación Level 3D, capaz de soportar una fuerza horizontal uniformemente repartida de 0,8 kN/m aplicada en el borde superior del vidrio según CTE DB SE-AE, de altura máxima 110 cm, para vidrio templado laminar de seguridad, compuesto por dos lunas de 8 mm de espesor unidas mediante dos láminas incoloras de butiral de polivinilo, de 0,38 mm de espesor cada una. Incluso fijación mediante anclaje químico con varilla roscada de acero zincado. Elaboración en taller y ajuste final en obra.


NORMATIVA DE APLICACIÓN

Montaje:

CTE. DB-SUA Seguridad de utilización y accesibilidad.

CTE. DB-HS Salubridad.

NTE-FDB. Fachadas. Defensas: Barandillas.


CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida a ejes, según documentación gráfica de Proyecto.


CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que el soporte al que se tienen que fijar los anclajes tiene la suficiente resistencia.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Marcado de los puntos de fijación. Aplomado y nivelación. Fijación de los anclajes. Montaje de elementos complementarios.


CONDICIONES DE TERMINACIÓN.

El conjunto será monolítico y tendrá buen aspecto. El sistema de anclaje será estanco.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá contra golpes o cargas debidas al acarreo de materiales o a las actividades de obra.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.




Residuos generados

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 02

Vidrio.

0,172

0,172

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,017

0,028



Total residuos:

0,189

0,200
