LGAI Technological Center, S.
A
Expediente nº:
16/12234-943
Página: 2
COMENZA, S.L.
BARANDILLA DE VIDRIO, Ref.: GlassFit SV-1402

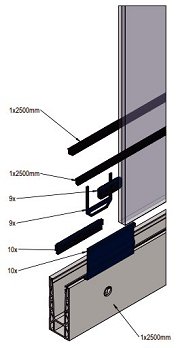

CROQUIS DE LA BARANDILLA FACILITADO POR EL PETICIONARIO:
Fuerza horizontal, uniformemente distribuida CTE (kN/m)
Q
1,6
Longitud del sistema de barandilla (m)
L
1,0
Fuerza total aplicada sobre el sistema de barandilla (kN)
F=QxL
1,6
Altura útil de la barandilla (m)
H
1,1
La especificación de los componentes y la definición geométrica de la barandilla ensayada
aparecen en la tabla siguiente:
COMPONENTES BARANDILLA
Dimensiones del vidrio ( longitud x altura ) (mm)
1000 x 1207
Tipo de vidrio y espesor
Laminado templado de 10+10 mm
Altura total barandilla (desde el nivel del suelo) (mm)
1100
Anchura total barandilla (mm)
1000
Altura perfil inferior de aluminio SV-1302 (mm)
147
Anchura perfil inferior de aluminio SV-1302 (mm)
65,5
Kit PL 20 y 21 ( calzos y cuñas inferiores )
Enfrentados a 125/250/250/250 mm
Kit PL 22 y 23 ( cuñas superiores )
Entre las cuñas inferiores
Anclajes
4 metálicos, de 12mm * 90mm FH II 12/10 S
Tipo de soporte donde se ancla la barandilla
Hormigón en masa
